Idealny dla basenów hotelowych

Przy projektowaniu basenów stosowane są przeważnie wytyczne zawarte w niemieckiej normie DIN 19643. Zaleca ona, aby w basenach publicznych prędkość filtracji wynosiła około 30 m/h, a prędkość płukania filtra ze złożem piaskowym lub szklanym AFM około 60 m/h.
Aby spełnić te wymagania stosowano kilka pomp, z których jedna zapewniała filtrowanie wody, a w czasie płukania uruchamiana jest druga pompa zapewniając 2-krotnie większą prędkość filtracji. Coraz częściej stosowane są też w tym celu inwertery czyli przetwornice częstotliwości (falowniki).

W przypadku basenów prywatnych zalecana prędkość filtracji i płukania filtra wynosi minimum 50 m/h, czyli stosuje się tylko jedną pompę obiegową. Pracuje ona przez cały czas z pełną wydajnością i pełną pobieraną mocą. W celu ograniczenia pobieranej mocy produkowane są obecnie małe pompy 2- lub 3-biegowe, ale są one nadal drogie oraz nie zapewniają wystarczającej elastyczności pracy.

Prywatny basen to nadal kosztowna i niestety niezbyt tania w eksploatacji inwestycja. Z reguły zużycie energii przez domowy basen to około 40 % energii zużywanej przez całe gospodarstwo domowe, z czego większość przypada na pracującą co najmniej 12 godzin dziennie pompę obiegową basenu.
Dzięki zastosowaniu sterownika iSAVER+ można ograniczyć koszty eksploatacji basenu nawet o 60%.


Jak działa iSAVER+?

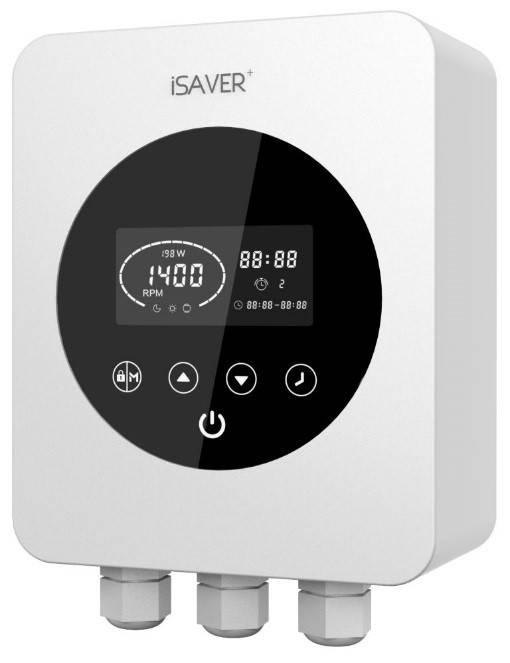

iSAVER+ to sterownik czasowy pompy obiegowej, który posiada wbudowaną przetwornicę częstotliwości. Poprzez zmianę częstotliwości prądu zasilającego silnik pompy można zmieniać jego obroty, a przez to pobieraną moc.

Istnieje możliwość wyboru jednej z 35 prędkości obrotowych silnika elektrycznego w różnych stanach pracy pompy – filtracja, płukanie czy praca w nocy. Zmniejszenie obrotów silnika oprócz zmniejszenia pobieranej mocy ogranicza także generowany przez pompę hałas, co znacząco wpływa na komfort wypoczynku w domowym zaciszu.

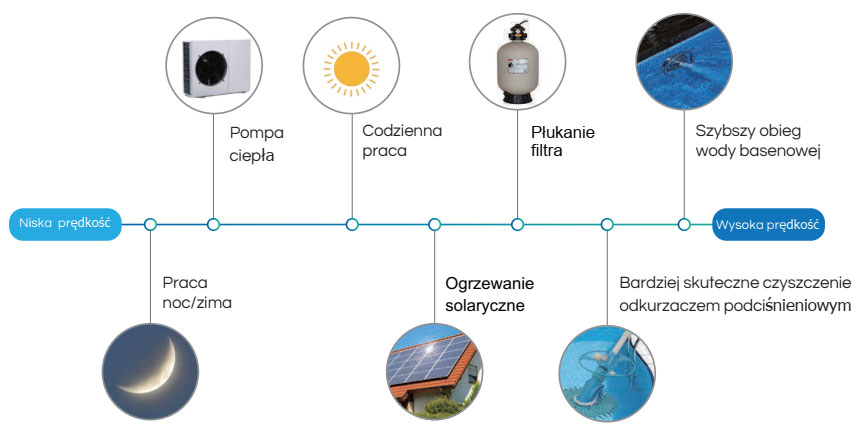

Powyżej podano orientacyjnie obroty pompy potrzebne w różnych sytuacjach.

iSAVER+ może być zasilany bezpośrednio z sieci lub z innego sterownika basenowego, który na przykład wyłącza pompę w okresie nocy. Jednakże inwerter wyposażony jest we własny sterownik czasowy i dlatego nie ma konieczności instalowania dodatkowego sterownika. Jest to istotne dla nowo budowanych basenów, gdyż obniża koszty inwestycji.

Sterownik czasowy inwertera pozwala wybrać 4 nastawy czasowe każdej doby w zależności od przyjętej taryfy na dostawy energii elektrycznej (taryfa dzienna/nocna itp.).
Dla każdej nastawy czasowej można ustawić odpowiedni tryb pracy z wybranymi obrotami pompy. Dodatkowo obroty pompy można zmieniać w skokach co 50 1/min.

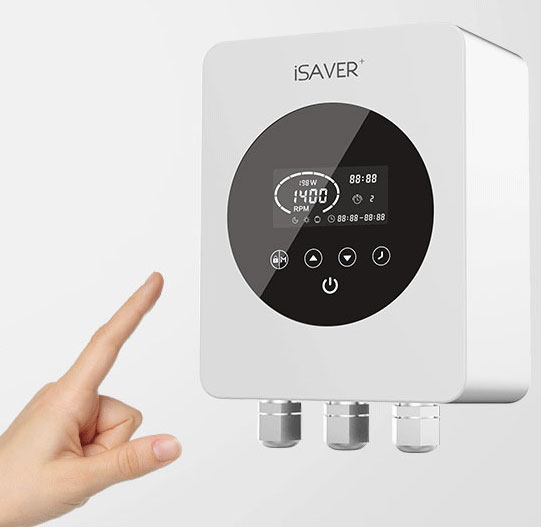

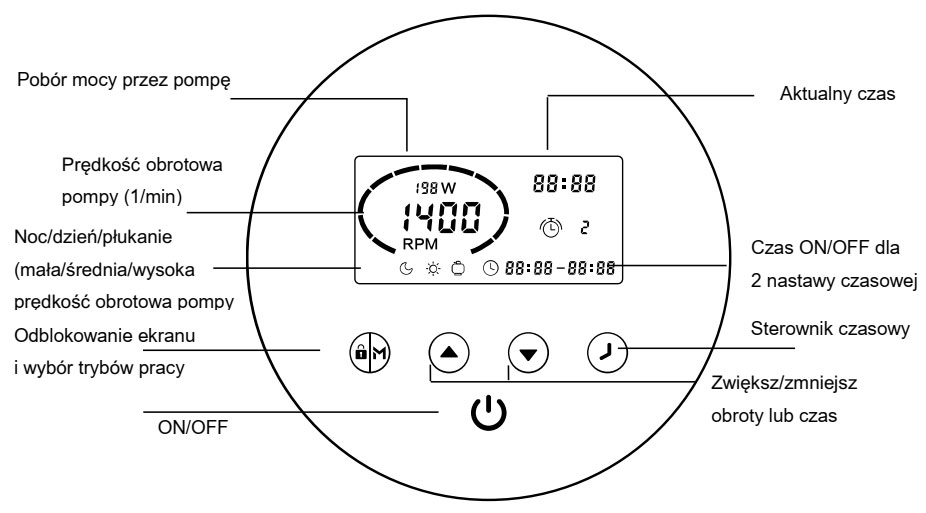

iSAVER+ wyposażony jest w wyświetlacz dotykowy, na którym pokazywana jest stale moc pobierana przez pompę, jej obroty w 1/min, aktualny czas oraz numer aktualnej nastawy czasowej z czasami włączenia i wyłączenia pompy.

Wyświetlacz dotykowy iSAVER+

Ile można zaoszczędzić stosując iSAVER+?

Poniższy przykład dotyczy najczęściej spotykanego w Europie basenu prywatnego o pojemności około 45 m³. Basen taki ma najczęściej wymiary 4x8 m i wyposażony jest w filtr o średnicy 500 mm i pompę obiegową o wydajności 10 – 12 m³/h.
Pompa o takiej wydajności ma moc około 0,75 kW przy 2900 obrotach na minutę.

Inwerter ma 3 tryby pracy Noc/Dzień/Płukanie:

Domyślne obroty pompy można zmieniać za pomocą przycisków w krokach co 50 1/min.
Zakładając, że pompa pracuje przez 12 h/dziennie, a sezon kąpielowy trwa 5 miesięcy, czyli około 150 dni, a całkowity koszt 1 kWh wynosi brutto około 0,55 zł/kWh (styczeń 2019).

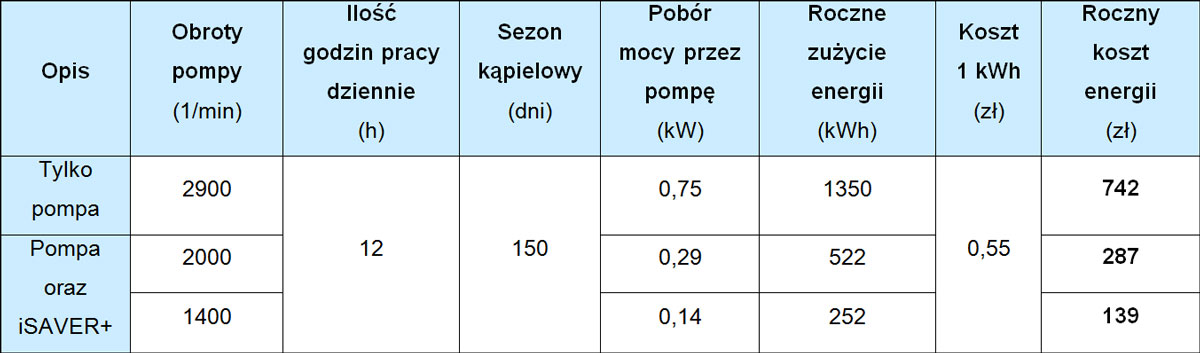

Wyniki pokazano w poniższej tabeli:


Pobór mocy przez pompę jest stale pokazywany na wyświetlaczu inwertera iSAVER+.

Zmniejszenie obrotów pompy z 2900 1/min na 2000 1/min czyli o 31 % powoduje spadek mocy pobieranej przez pompę z 0,75 kW do 0,29 kW czyli o 61 %. Wynika to z charakterystyk pracy silników indukcyjnych prądu zmiennego.

Przy pracy pompy basenowej bez inwertera, roczny koszt energii wyniesie około 742 zł.
Po zastosowaniu iSAVER+ i wybraniu trybu pracy dziennej z domyślną prędkością 2000 1/min roczny koszt energii będzie o 61% mniejszy i wyniesie około 289 zł, czyli oszczędność wyniesie 453 zł. Zmniejszając dalej obroty pompy można uzyskać jeszcze większe oszczędności.

W przypadku basenów wewnętrznych użytkowanych przez cały rok oszczędności w zużyciu energii elektrycznej będą jeszcze większe. Koszt zakupionego inwertera iSAVER+ zwróci się najdalej w ciągu 3 lat.


Zalety inwertera iSAVER+

Dzięki zastosowaniu sterownika iSAVER+ koszty związane ze zużyciem energii elektrycznej do zasilania pompy obiegowej basenu zmniejszają się co najmniej o 60 %.
